Sensor Pir Papá Noel / Reyes Magos

Notificaciones Alexa

Odoo image and text block

¿Necesitas que Alexa te avise cuando los Reyes Magos han llegado?


En estas fechas nos visitan personas importantes a casa, y qué mejor que montar un sensor de movimiento con Arduino que envíe notificaciones por Alexa. Nos vale para los Reyes Magos, Papá Noel, y bueno, para los intrusos....

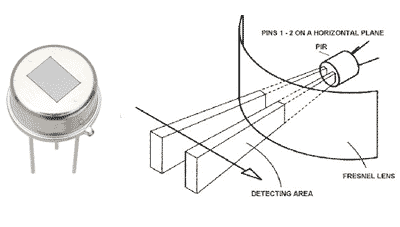

¿Qué es un sensor PIR?

Los sensores infrarrojos pasivos (PIR) son dispositivos para la detección de movimiento. Son baratos, pequeños, de baja potencia, y fáciles de usar. Por esta razón son frecuentemente usados en juguetes, aplicaciones domóticas o sistemas de seguridad. Si te interesa saber mas, te dejo en la documentación un enlace donde lo explican en profundidad..

Odoo text and image block

¿Qué Hardware es necesario para darle vida?

Odoo - Sample 1 for three columns

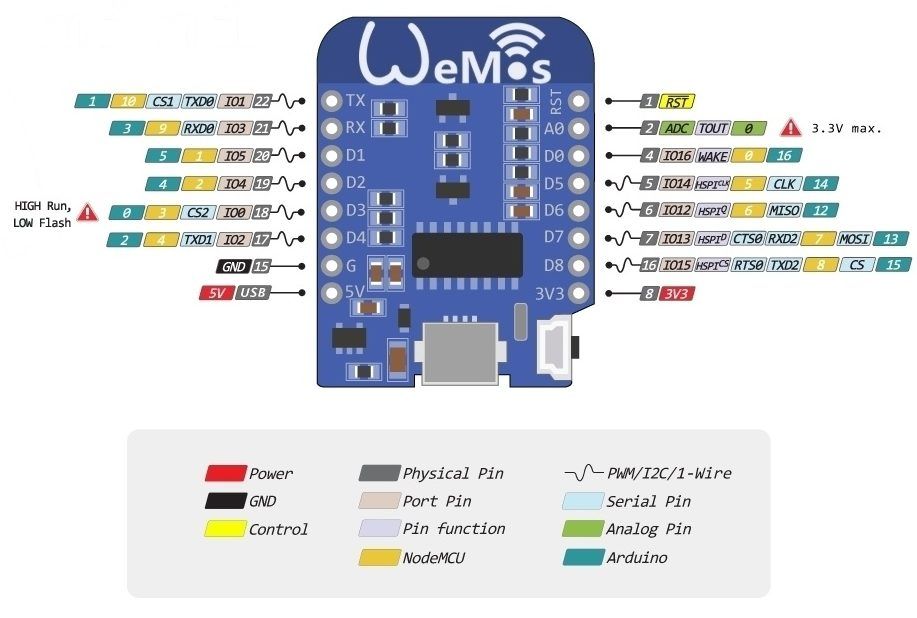

Wemos D1 Mini

Será el encargado de controlar el pulso del timbre y notificar a Alexa.

Odoo - Sample 2 for three columns

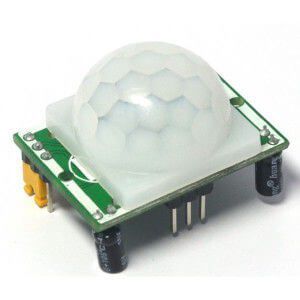

Sensor Pir

Sensor de movimiento por infrarojos.



Odoo - Sample 3 for three columns

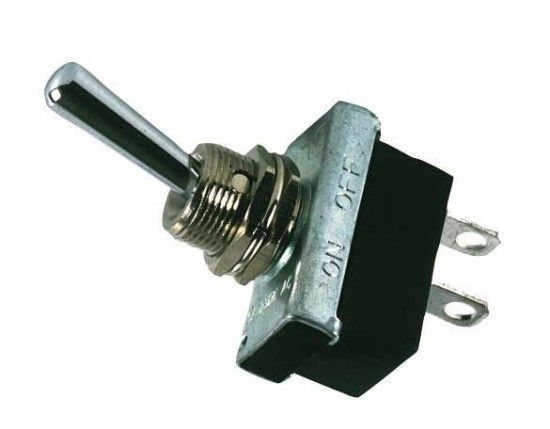

Interruptor

Interruptor para desactivar el sensor de forma manual.



Herramientas que vamos a necesitar:

  • PC + Arduino IDE: Necesitaremos el IDE de Arduino: descarga y un PC al que conectarlo.

  • Estaño para soldar: Lo usaremos para soldar los componentes.

  • Soldador de estaño: Vale cualquier soldador, aunque recomendamos la marca JBC.

  • Cable mini-USB: Necesario para poder flashear el código al Wemos D1 Mini.

Preparación

Pasos previos a construir el dispositivo

  1. Recomendamos ver el video tutorial de un ejemplo parecido que podéis encontrar en este enlace.

  2. Nos registramos en Smartnest y creamos un dispositivo Timbre.

  3. Desde la configuración de Alexa (App móvil o web) vinculamos nuestra cuenta Smartnest y elegimos el dispositivo que notificará.

  4. Con las credenciales generadas de Smartnest, y nuestra configuración de Wifi, modificamos en el código la siguiente sección:



Proceso:

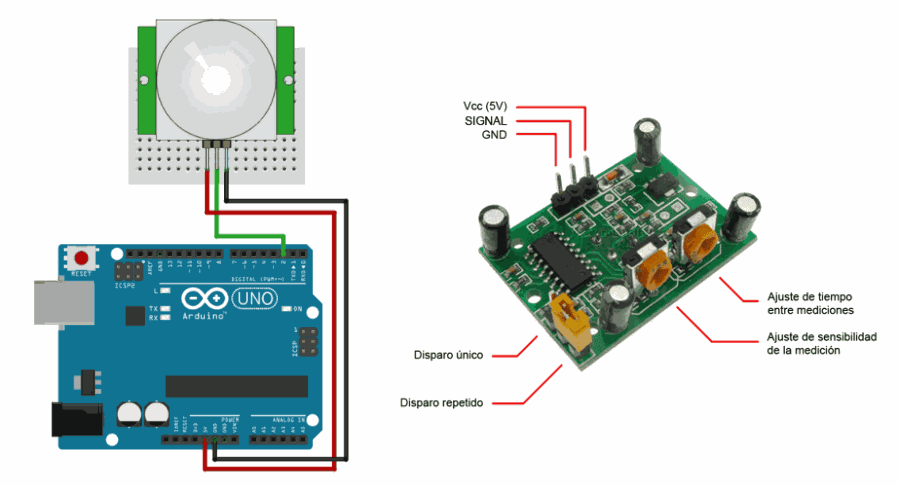

Nos vale cualquier tipo de "Arduino" con adaptador wifi y un sensor Pir, En este caso, se utilizó un "Wemos d1", el esquema que dejamos a continuación es prácticamente igual para todos.


  1. Instalar la librería PubSubClient en el IDE - ver código.

  2. Flashear el código en el Arduino nano - ver código.

Odoo text and image block
Odoo image and text block

Resultado y pruebas

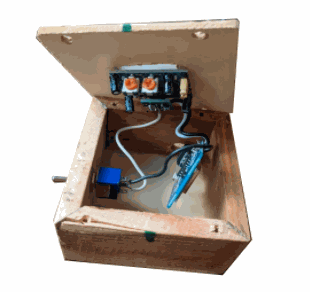

Podemos proteger o camuflar el circuito en una caja y posteriormente conectarlo a la corriente.


Finalmente, aquí os dejamos algunos videos de prueba que hizo nuestro warrior mientras terminaba el proyecto, Alexa permite personalizar bastante el sonido de las alertas.



¡Esperamos que os guste!

 Documentación:

DIY Automatización del hogar - Smartnest.cz

Smartnest

Repositorio GitHub

Luis Llamas - Detector de movimiento con-arduino y sensor PIR

Blog realizado por Dani Jerez

@d4nijerez
